100均サイクルライト改造 - 2012.06.03 Sun

edit

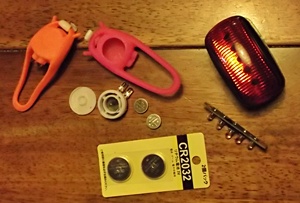

セリアに新しいサイクルライトが入荷していたので購入。
ボディーカラーはたくさんあるのにLEDは白だけ~(。・_・)
仕方がないのでこの2つのボディーカラーには赤く光ってほしいということで赤色LEDに改造。
ついでに電池もCR2032が使えるように改造した。
100均サイクルライト01

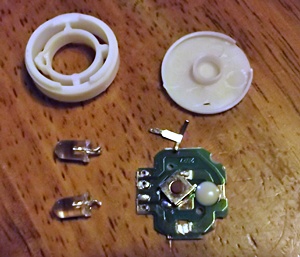

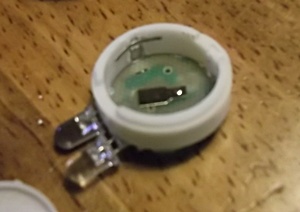

+側の端子をハンダゴテで取り外すと簡単に分解できる。LEDも取り外す。
さらに元の電池(CR1220)の電池枠もニッパーで切り取る。
100均サイクルライト02

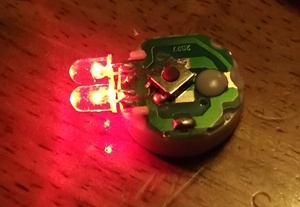

赤色LEDを元の白色LEDがついていた状態に付け替える。
+側の端子は基盤の中寄りについていたので外枠いっぱいの位置に基盤に穴をあけ移動。
赤色LEDなので3Vの電池1ヶ仕様ということで端子のTの字の横棒部分はカットして取り付けた。
100均サイクルライト03

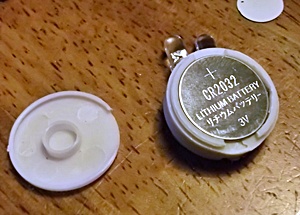

電池を入れて、あまったスペースは、取っ払った電池枠の厚さをカットして使用。
100均サイクルライト04

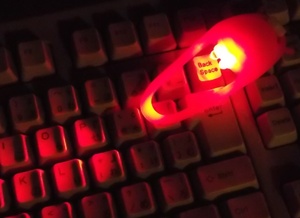

点灯確認(^_^)
100均サイクルライト05

100均サイクルライト06


今度は白色LEDはそのままで電池だけCR2032、2ヶ用に改造。
100均サイクルライト07

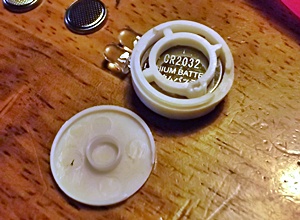

+端子の付け替えは赤色の時と一緒だが、下に来る電池が端子にふれないように
枠に溝を掘って埋まるようにする。

電池を2ヶ入れるとぴったり枠に収まる。
100均サイクルライト08

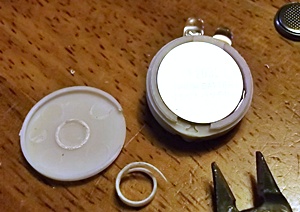

蓋についている押さえはいらないのでニッパーでチョキチョキとカット。
100均サイクルライト09

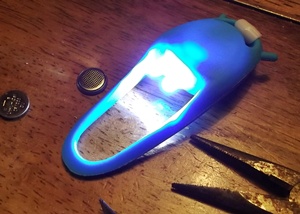

ただコレって抵抗も入ってないしダイジョーブかな~。白色でも電池1ヶで結構明るかったし~。
情報がとれるまで点滅で使ってた方が無難な気がします。
100均サイクルライト10
